Outre des fiches d’entités/compteurs, l’espace de travail principal peut afficher des résultats d’analyses, provenant d’outils disponibles dans les menus (tableaux de bord, widgets, XTab).

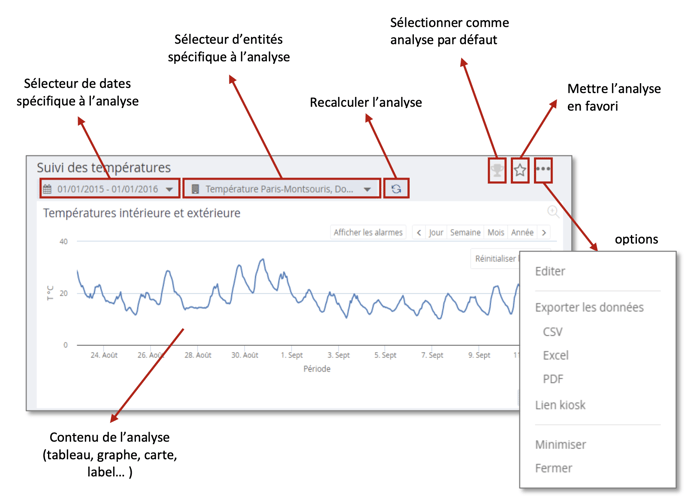

Un résultat d’analyse se présente comme ceci :
Tout en haut à droite, le bouton en forme de coupe permet de choisir l’analyse
qui s’ouvrira par défaut à la connexion. Ce choix est propre à chaque utilisateur et sera sauvé dans ses préférences utilisateur. (ce choix peut également être préconfiguré par l’administrateur de la base de données)
La petite étoile permet de mettre l’analyse en favoris, pour pouvoir la retrouver facilement. Le bouton avec les 3 petits points donne accès à plusieurs options comme exporter les résultats de l’analyse en divers formats (csv, excel, pdf), éditer la définition de l’analyse, générer un lien kiosk, minimiser ou fermer l’analyse.
Dans les options, le bouton « Editer » n’est évidemment accessible qu’aux utilisateurs ayant les droits d’édition du type d’analyse affiché, et enverra à l’interface d’édition des widgets ou des tableaux de bords.
L’option « Lien Kiosk » permet quant à elle de générer un lien URL direct pour accéder au tableau de bord depuis l’extérieur de METRON ENERGY MANAGEMENT (JOOL).
Chaque analyse dispose en outre d’un sélecteur de dates et d’un sélecteur d’entités spécifiques, permettant à METRON ENERGY MANAGEMENT (JOOL) d’afficher plusieurs analyses sur des contextes temporels et des sélections de canaux différentes simultanément.
Le sélecteur de dates se présente exactement comme le sélecteur de contexte global mais il n’impacte que l’analyse en cours.
Le sélecteur d’entités permet quant à lui de choisir/modifier la liste des entités sur lesquelles l’analyse portera. Un changement de sélection via ce sélecteur n’impactera également que l’analyse en cours.
A. Sélecteur local d’entités
Dans METRON ENERGY MANAGEMENT (JOOL), chaque analyse peut avoir sa propre sélection grâce à un sélecteur d’entités spécifique.
Rappel, si l’on utilise l’arborescence générale (ou les entités favorites) en bas à gauche de la fenêtre de METRON ENERGY MANAGEMENT (JOOL) pour modifier la sélection globale, cela modifiera les sélections de toutes les analyses affichées (les analyses minimisées ne sont pas affectées).
Pour rappel, un simple clic sur le sélecteur global d’entités remplacera les sélections de chaque analyse affichée par l’entité choisie, alors qu’un double-clic ajoutera simplement l’entité aux sélections actuelles.

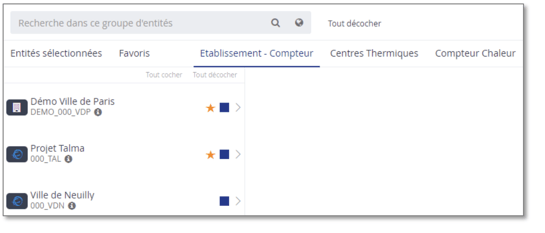

Le sélecteur d’entités propre aux analyses se présente sous la forme suivante :
Il contient un champ de recherche permettant de retrouver une entité. La loupe
effectuera une recherche dans la vue actuellement affichée, et la petite planète poussera la recherche sur l’intégralité des entités/compteurs existants dans la base de données.
Le bouton « Tout décocher » général, tout en haut, permet de vider la sélection actuelle d’entités en une fois.

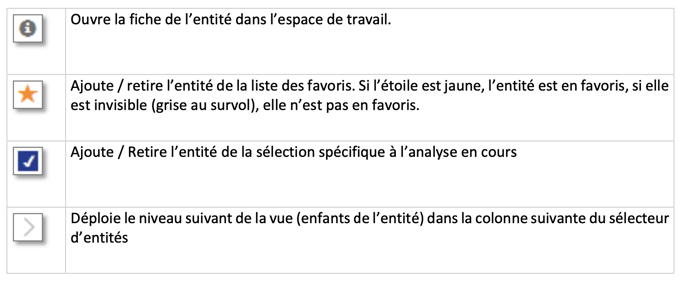

En-dessous de ce champ de recherche se trouve une barre de menu listant toutes les vues disponibles. Ces vues servent à trier les entités/compteurs pour pouvoir les retrouver facilement pour constituer sa sélection. En plus des vues disponibles, on trouvera également des listes fixes, utiles pour la constitution de sa sélection.
- Éléments sélectionnés : la liste des entités actuellement sélectionnées, pour avoir un résumé rapide, et éventuellement pouvoir facilement retirer des entités de la sélection.
- Favoris : la liste des entités favorites de l’utilisateur connecté.
- Les vues : chaque liste supplémentaire est une vue préconfigurée à laquelle l’utilisateur connecté a accès. Ce sont les mêmes vues que celles disponibles dans le sélecteur global d’entités en bas à gauche de la fenêtre METRON ENERGY MANAGEMENT (JOOL).

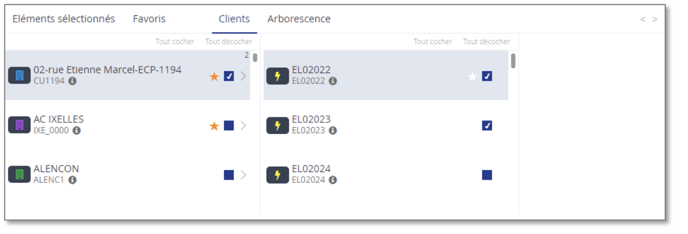

Quand on déploie des niveaux suivants de la vue, on obtient donc plusieurs colonnes dans le sélecteur. L’entité de la colonne de gauche qui a été déployée est grisée pour plus de visibilité, et dans la colonne suivante, on voit donc ses enfants (dans la vue active, pas forcément ses enfants au sens de l’arborescence réelle).
Chaque colonne est en outre pourvue de boutons « Tout cocher » et « Tout décocher » permettant de sélectionner toutes les entités de cette colonne en une fois ou de toutes les retirer de la sélection active.
Remarque : déployer une 2° entité remplacera à l’affichage les enfants de la première entité par ceux de la nouvelle. Ne peut donc pas y visualiser les enfants de plusieurs entités en même temps.
Pour ne pas perdre le compte des entités déjà sélectionnées, même si celles-ci sont cochées dans des sous-vues non déployées, un petit nombre apparait en haut à droite de chaque entité pour laquelle des sous-entités ont été sélectionnées.
Dans l’exemple ci-dessus, le petit « 2 » tout en haut à droite de la case du premier site indique qu’il y’a 2 sous-entités cochées dans les descendants de cette entité, en l’occurrence EL02022 et EL02023.
B. Affichage des outils
Que l’on affiche un widget seul ou un tableau de bord en contenant plusieurs, chaque widget pourra être manipulé par l’utilisateur en fonction de son type. On pourra par exemple trier les colonnes d’un widget affichant un tableau ou zoomer sur un widget affichant un graphique.
Graphiques

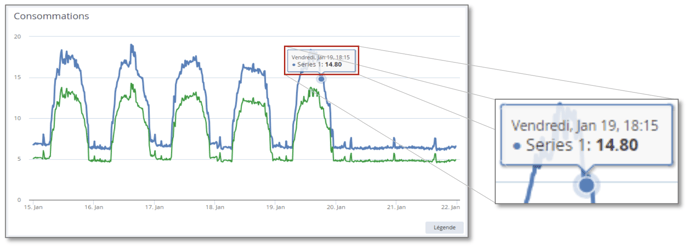

Les graphes dans METRON ENERGY MANAGEMENT (JOOL) se présentent dans le cadre suivant :
Au survol de souris au-dessus des courbes, une infobulle indique les infos du point (date, valeur).

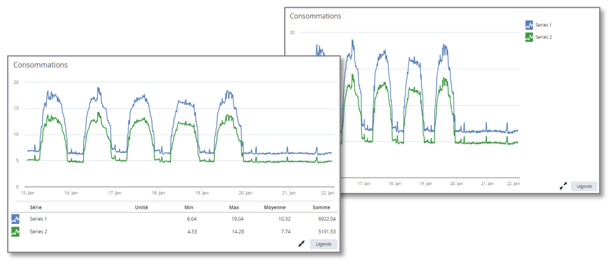

Légendes
Le bouton « Légende » en bas à droite permet d’afficher/cacher une zone légende.
Les boutons avec deux flèches permettent de passer la légende d’un emplacement à
l’autre, en bas ou à droite du graphique. La légende en bas affiche les noms de chaque série ainsi que quelques informations utiles, comme l’unité, le minimum et le maximum de cette série, la moyenne et la somme. A droite, elle ne conserve que les noms de séries.

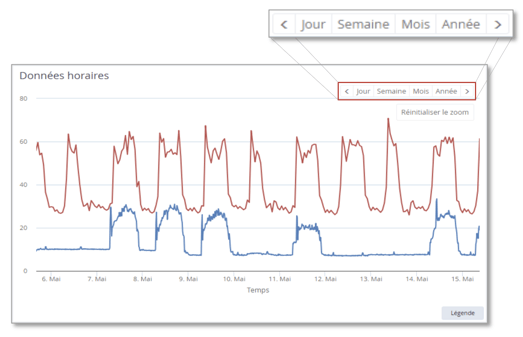

Périodes fixes
Sur la zone d’affichage d’un graphique, on peut voir une zone listant des périodes de temps. En cliquant sur une période « Jour », on demande au graphique d’afficher une journée uniquement. Les boutons « < » et « > » servent alors à passer au jour précédent ou au jour suivant.

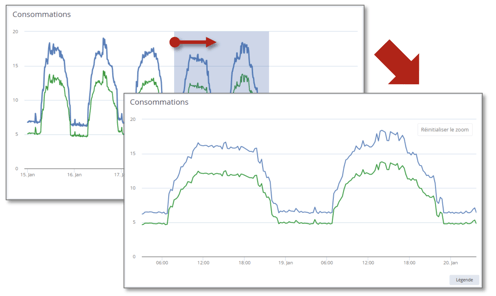

Zoom
Il est également possible de zoomer sur le graphe. Pour cela, il faut faire un clic gauche tenu et étirer une zone sur laquelle zoomer. Une fois un graphique zoomé, un bouton « Réinitialiser le zoom » apparait pour permettre de revenir au graphique initial.

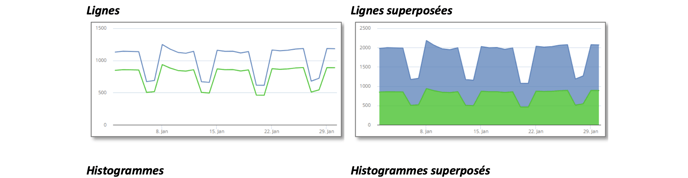

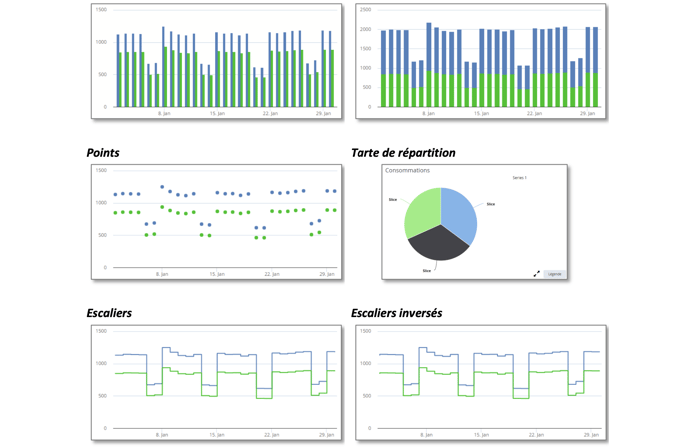

Types de graphes
Chaque série dans un graphique peut être configuré par un administrateur METRON ENERGY MANAGEMENT (JOOL) pour s’afficher avec une couleur choisie, et la forme choisie.
Un graphe peut bien entendu avoir une série en histogramme et une série en ligne.

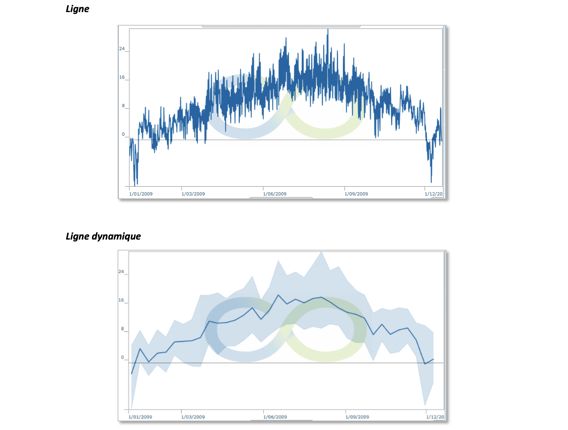

Ligne dynamique
Dans certains cas, les données sont très nombreuses et pas forcément lisibles telles quelles. Par exemple, si l’on affiche les données 10 minutes d’un compteur sur 10 ans, on obtiendra une très grande quantité de données, provoquant à l’affichage une zone floue où les points empiètent les uns sur les autres.
Dans ce genre de situation, l’information ne vient pas de la valeur de chaque donnée individuellement mais plutôt de l’évolution de la moyenne des données et éventuellement leur étalement. Le type « Ligne dynamique » a été créé dans ce but. La ligne dynamique agrège les données sur un pas de temps (calculé automatiquement en fonction de la taille du graphique à afficher) et en affiche l’évolution de la moyenne, et METRON ENERGY MANAGEMENT (JOOL) affiche également une zone plus claire, pour matérialiser la plage dans laquelle les valeurs réelles sont comprises.

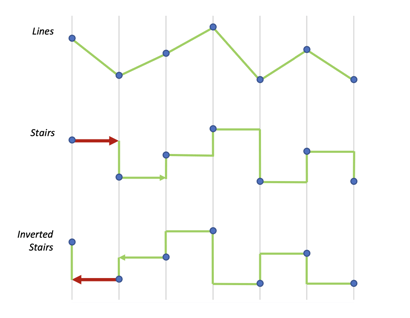

Escaliers ou escaliers inversés
L’affichage en escaliers ou en escaliers inversés sont conçus de manière similaire. METRON ENERGY MANAGEMENT (JOOL) prend la liste des points à afficher, et tend une ligne horizontale à partir de chaque point, jusqu’au point suivant.
-
L’affichage en escalier étire la valeur horizontalement vers la droite. Ce cas est, par exemple, utilisé pour les propriétés, où une valeur à un moment donné est considérée comme valide jusqu’à ce qu’elle soit remplacée par une nouvelle valeur ultérieure.
-
L’affichage en escalier inversé l’étire vers la gauche. Ce cas est utilisé pour les consommations, où une consommation sur un intervalle de temps est mesurée en fin d’intervalle mais représente donc la consommation portant sur l’intervalle de temps passé.
Labels
Basés sur le principe du Label Energie,
ces afficheurs peuvent représenter les classes de valeurs et les curseurs s'y rapportant.
Ces labels sont entièrement configurables par les administrateurs METRON ENERGY MANAGEMENT (JOOL), tant au niveau des définitions de classes que des calculs de valeurs de curseur(s), en passant par les couleurs associées à chaque classe.
Formulaires

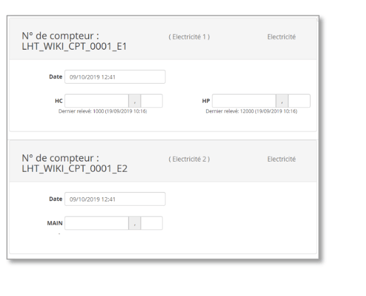

Les formulaires sont des pages HTML, générées
par METRON ENERGY MANAGEMENT (JOOL), qui peuvent être envoyées via des liens URL par mail afin de permettre à des utilisateurs externes d’encoder des valeurs de relève de compteurs dans METRON ENERGY MANAGEMENT (JOOL).
L’aspect général du formulaire (principalement l’entête des compteurs) peut être adapté dans une certaine mesure par les administrateurs METRON ENERGY MANAGEMENT (JOOL).

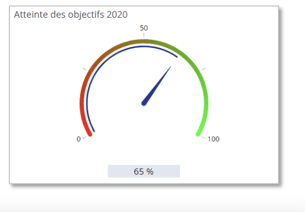

Jauges circulaires / Jauges performance
Présentés comme des compteurs de vitesse,
ces jauges (2 types graphiques différents) permettent une visualisation intuitive de certaines valeurs par rapport à une fourchette de valeurs normales de fonctionnement.
De nouveau, les couleurs, les bornes et la valeur affiché sont configurables par les administrateurs METRON ENERGY MANAGEMENT (JOOL).

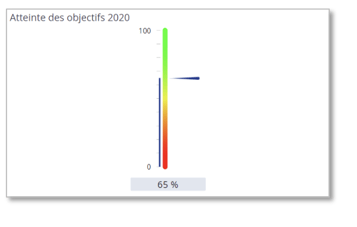

Jauges thermomètres
Présentés comme des thermomètres, ces
jauges permettent une visualisation intuitive de certaines valeurs par rapport à une fourchette de valeurs normales de fonctionnement.
La configuration est similaire aux jauges circulaires et est sous le contrôle des administrateurs METRON ENERGY MANAGEMENT (JOOL).
Cartes

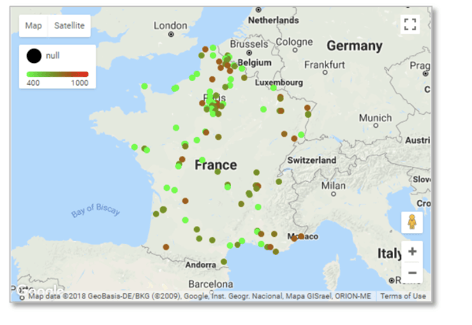

METRON ENERGY MANAGEMENT
(JOOL) permet également de représenter une sélection de canaux sur une carte géographique, afin de visualiser l'avancée d'un projet d'installation par exemple, ou de vérifier rapidement l'état de certains paramètres jugés pertinents par le client.
On peut positionner les points sur la carte en leur attribuant une couleur, une taille et une forme.
Généralement, la couleur est
utilisée pour représenter une valeur qualitative (performance d'un site, avancement d'un projet... ) alors que la taille est généralement associée à une valeur quantitative (consommation totale, surface du site, nombre d'habitants... ).
La forme peut être utilisée pour identifier le type de site par exemple.
Au survol, une infobulle permet d’afficher certaines caractéristiques du site, choisies par les administrateurs METRON ENERGY MANAGEMENT (JOOL).
Tableaux de données (grids)
METRON ENERGY MANAGEMENT (JOOL) permet également d’afficher directement des tableaux de données. Ces tableaux peuvent provenir de données statiques stockées dans la base de données, ou de feuilles de calcul basées sur des données de consommation par exemple.

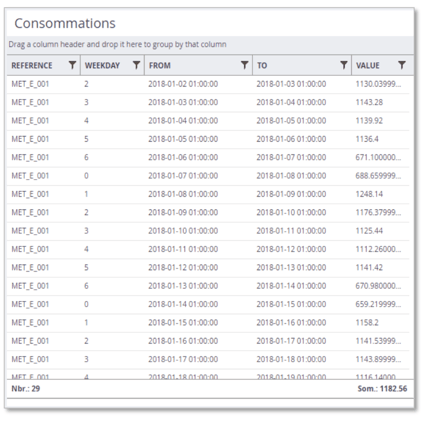

Un tableau se présente sous la forme suivante :
- Dans le bas du tableau, on peut voir une ligne d’agrégation, contenant les valeurs agrégées des colonnes pour lesquelles cela a été configuré. Dans l’exemple ci-dessus, la colonne REFERENCE est agrégée en compte, ce qui nous permet de voir qu’il y’a 29 lignes dans le tableau, et la colonne VALUE est agrégée en somme ce qui nous montre que la consommation totale pour la période observée est de 1182,56.
- D’un drag & drop du titre de chaque colonne, on peut la déplacer pour réorganiser l’ordre des colonnes.
- D’un clic sur une en-tête de colonne, on applique un tri sur cette colonne. Un nouveau clic forcera le tri inverse, et un troisième clic retirera le tri.
- Le petit symbole à droite de chaque titre de colonne permet d’appliquer un filtre pour n’afficher que les lignes affichant certaines valeurs.
- Enfin, un drag & drop du titre d’une colonne dans la zone juste au-dessus des titres va provoquer un regroupement des lignes du tableau sur base de la valeur de la colonne choisie. Il est possible d’effectuer plusieurs groupements successifs. Par exemple, on aurait un tableau avec les consommations de tous les compteurs d’un site, et ce tableau contiendrait une colonne indiquant la ressource mesurée par le compteur. Un regroupement selon cette colonne fera en sorte d’avoir tous les compteurs d’électricité regroupés dans une section, puis tous les compteurs de gaz et ainsi de suite.

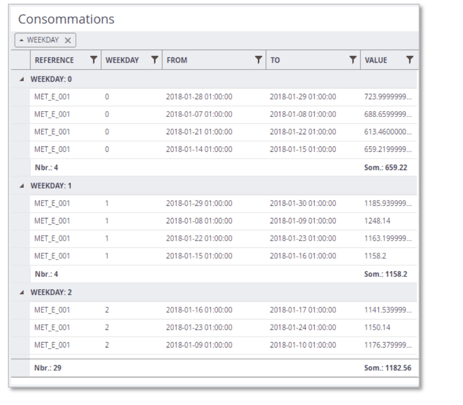

On a regroupé ici les lignes selon la colonne « WEEKDAY », on a donc un groupe de lignes par valeur dans cette colonne, et pour chaque groupe, on retrouve toutes les lignes qui y sont associées, ainsi qu’une ligne d’agrégation partielle effectuant les comptes sur le groupe uniquement. On retrouve toujours également la ligne d’agrégation globale tout en bas de tableau.
Outre les valeurs classiques (numérique, texte, date... ), les grids peuvent également contenir des liens dynamiques vers d’autres types d’objets (tableaux de bord, fiches de facture, fiches entité... ) ainsi que des boutons d’action permettant par exemple de générer ne note de crédit à partir d’une facture existante.
Graphes matriciels / Thermographes

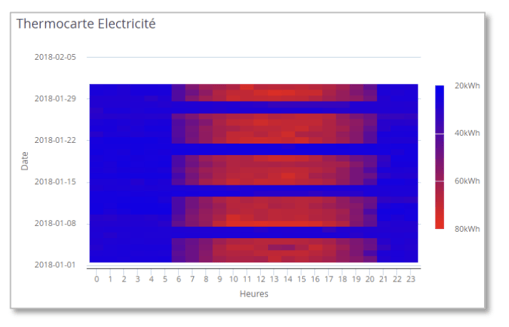

Les graphes matriciels, ou
thermographes, sont des graphes bidimensionnels permettant de visualiser en un seul coup d'œil une valeur sur une période de temps donnée.
Ce graphe place les heures de la journée en X et les jours de la période donnée (via le contexte temporel) en Y et affiche la valeur à observer dans le graphe selon un dégradé de couleur.
Ce genre de graphique permet de repérer d’un seul coup d’œil d’éventuelles anomalies sur les consommations d’un compteur par exemple.
Dans le graphe ci-dessus donné en exemple, on voit bien que 2 jours par semaines ont une consommation beaucoup plus faible que les autres jours. On remarque également sur les consommations se concentrent entre 6h du matin et 20h pour une journée ouverte.
HTML / Liens URL
Les widgets de METRON ENERGY MANAGEMENT (JOOL) permettent également d’insérer du code HTML directement dans un tableau de bord.
Pour cela, le widget « HTML » peut recevoir du code HTML « augmenté » de code METRON ENERGY MANAGEMENT (JOOL) (pour y intégrer des valeurs calculées dynamiquement), avec toutes les mises en page que le HTML permet. La façon de développer de tels rapports dépasse largement le cadre de ce manuel de présentation, elle sera abordée dans les manuels pour utilisateurs plus avancés.
Ce widget peut également recevoir une adresse URL afin d’effectuer une redirection vers un site extérieur, permettant ainsi d’insérer une vignette d’un autre site dans un tableau de bord METRON ENERGY MANAGEMENT (JOOL). On pourrait par exemple utiliser un site de météo locale pour en faire un widget METRON ENERGY MANAGEMENT (JOOL), ou encore l’info-trafic en temps réel.
Images
Afin de personnaliser au mieux les tableaux de bord et les rapports de chaque client, il est parfois bien utile de pouvoir y intégrer un logo, un bandeau aux couleurs de la société ou même une simple image fixe d’illustration. Cela est possible via les widgets de type « Image ».
Zone de texte
Dans le même ordre d’idées, il est également possible d’insérer dans un rapport ou un tableau de bord, une zone de texte pour y noter des commentaires, des explications, ou tout autre texte qu’il serait pertinent d’afficher.
Pour cela, le widget « Zone de texte » permet de rédiger et mettre en forme un texte qui sera repris dans le rapport final.
