GUÍA DE USOS ENERGÉTICOS

Con esta función, usted puede :

• Definir su perímetro energético y documentar su alcance
• Declarar cada tipo de energía que entra en el perímetro (electricidad, gas, vapor, fueloil, etc.)
• Identificar los usos energéticos individuales vinculados a cada tipo de energía
• Rastrear qué tan bien cubren sus usos energéticos declarados el consumo total del perímetro
• Visualizar la distribución de la energía a través de un diagrama de Sankey

1. Cómo acceder a él



   Haga clic en el módulo Usos Energéticos en la barra de navegación superior del espacio de trabajo de Gestión Energética. Hay 2 vistas :

   1. Vista de tabla — toda la información relacionada con los usos energéticos declarados organizada en una tabla
   2. Vista de Sankey — un diagrama de flujo que muestra cómo el consumo total se distribuye a través de los tipos de energía y en los usos energéticos individuales.

   Puede usar el interruptor de Vista de tabla / Vista de Sankey en la parte superior izquierda para cambiar entre modos.

2. ¿Cómo usarlo?



   Siga esta secuencia en la vista de tabla cuando configure Usos Energéticos por primera vez:

   • Configure su perímetro— haga clic en el icono de lápiz en la tarjeta Perímetro y describa los límites energéticos de su sitio.
   • Declare sus tipos de energía— añada una entrada para cada fuente de energía distinta con su consumo total y período de referencia.
   • Añada usos energéticos— para cada tipo de energía, añada los usos individuales que la consumen. Incluya datos de consumo y período de referencia.
   • Compruebe la cobertura— revise las barras de cobertura en la tarjeta Tipos de energía. Use la vista de Sankey para detectar grandes porciones no identificadas.
   • Actualice según sea necesario— edite los tipos o usos de energía en cualquier momento para corregir valores o reflejar cambios en el sitio.

   En las siguientes secciones, explicaremos los 4 primeros pasos en detalle.

   Tenga en cuenta que la vista de Sankey solo está disponible una vez que se ha declarado al menos un tipo de energía. De lo contrario, el botón aparece atenuado.

3. Vista de tabla: configuración de Usos Energéticos

   La página se divide en 4 áreas: Perímetro, Tipos de energía, Consumo por tipo de energía y Usos energéticos.

   3.1 Configure Su Perímetro



   Esta sección contiene la cifra de consumo total de energía de su sitio y una descripción de lo que está dentro y fuera del alcance :

   1. Haga clic en Configurar perímetro (la primera vez) o en el icono de lápiz en la tarjeta.
   2. Escriba una descripción en el campo de texto (hasta 1 000 caracteres) para definir el alcance (conjunto de actividades incluidas) y los límites (un proceso; un grupo de procesos; un grupo de edificios, un sitio) de su perímetro.
   3. Haga clic en Guardar. La tarjeta Perímetro se actualiza para mostrar su descripción.

   Una vez que se declaran los tipos y usos de energía, esta sección también muestra :

   • Consumo total anualizado del perímetro — suma del consumo anualizado de todos los tipos de energía (TJ/año) (consulte la sección Declare sus Tipos de Energía)
   • Cobertura del perímetro (consulte la sección Comprensión de la cobertura)
   3.2 Declare sus Tipos de Energía



   Los tipos de energía representan las diferentes formas de energía que cruzan el límite de su perímetro (por ejemplo, electricidad, gas natural, vapor, diésel). Deben informarse antes de agregar usos energéticos. Para declarar su Tipo de Energía :

             1. Haga clic en + Añadir en la tarjeta Tipos de energía. Se abrirá un formulario.

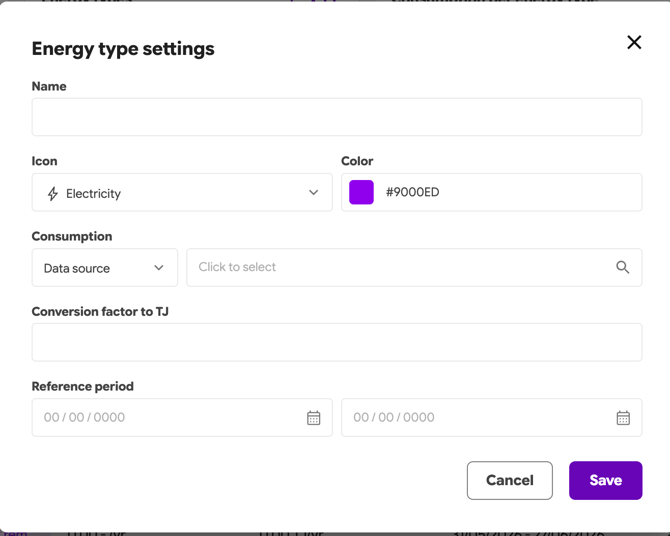

             2. Rellene la información solicitada :



   1. Nombre del Tipo de Energía
   2. Elija el icono relacionado y el color de su elección
   3. Ingrese el consumo de este tipo de energía :


      - Fuente de datos : seleccione un tagpath existente en la plataforma desde el cual calcularemos automáticamente el consumo de referencia. Si selecciona una serie de datos sin unidad definida, aparecerá un mensaje de error y el botón Guardar se deshabilitará. Seleccione una serie con una unidad válida, o cambie a entrada manual para continuar.

      - Fijo : ingrese un valor numérico y seleccione la unidad correspondiente (TJ, MWh, kWh, tep, m³ gas, litros combustible). Tenga cuidado con la elección de la unidad, debe ser una unidad de energía.
   4. Ingrese el Factor de conversión a TJ. Es necesario para calcular el “consumo total del perímetro” reportado en la sección del perímetro. El factor esperado se utiliza para convertir el consumo de energía de la unidad en la que se expresa (ingresada manualmente o desde una fuente de datos) a TJ.
      Tenga en cuenta: Si este campo se deja en blanco, la plataforma asume que el factor de conversión es 1.

   5. Especifique el Período de referencia con fechas de inicio y finalización (la fecha de inicio debe ser anterior a la fecha de finalización). Cuando calcule el consumo de referencia anual del Tipo de Energía (directamente desde un tagpath o desde el valor fijo), puede seleccionar un período de referencia con una duración diferente a 1 año, el período de referencia se normaliza a una base anual independientemente de la duración del período de referencia. Asegúrese de tener en cuenta los años bisiestos.



      Consumo anualizado de tipo de energía (TJ/año) =

      consumo × factor de conversión × 365 ÷ días en el período de referencia


      3. Haga clic en el botón Guardar. Las visualizaciones de Tipo de Energía se anualizan en TJ/año.

      4. Para editar un Tipo de Energía, haga clic en el icono de lápiz en cualquier fila de tipo de energía. La edición del consumo o del período de referencia recalcula el TJ/año anualizado y actualiza los porcentajes de cobertura. Los usos energéticos vinculados no se ven afectados.

      5. Para eliminar un Tipo de Energía, haga clic en la parte inferior del formulario de edición. Un tipo de energía no se puede eliminar si tiene usos energéticos vinculados. Se mostrará un mensaje: "Este tipo de energía no se puede eliminar, al menos un uso energético está vinculado a él. Primero elimine los usos vinculados." Archive o update all linked uses before attempting deletion. Si no hay usos energéticos vinculados, aparece un cuadro de diálogo de confirmación antes de la eliminación. La acción es permanente.

      Si una serie de datos de tagpath vinculada a un tipo de energía se elimina en el espacio de gestión de la fuente de datos :

      • Un icono de alerta ⚠ aparece en la fila del tipo de energía.
      • El consumo se muestra como 0 [unidad]/año y se excluye del total del perímetro.
      • Al abrir el formulario de edición, se muestra un selector de tagpath vacío con el error: "La serie de datos vinculada a este tipo de energía fue eliminada."
      • El botón Guardar se deshabilita hasta que se seleccione una nueva fuente de datos o se use el modo manual.





      Tenga en cuenta que el Consumo total del perímetro es la suma de todos los tipos de energía anualizados en TJ/año. Se actualiza automáticamente cada vez que se añade, edita o edita un tipo de energía.



   3.3 Consumo por Tipos de Energía

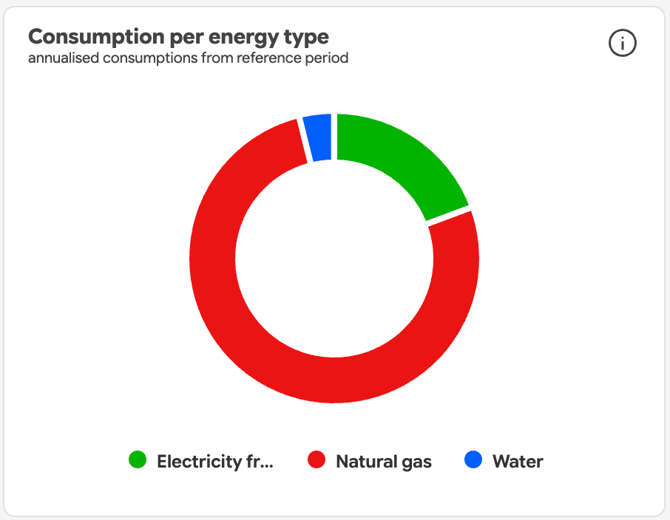

   Esta sección presenta las cifras de consumo —anualizadas durante el período de referencia especificado— para cada tipo de energía.


   3.4 Añadir usos energéticos



   La norma ISO 50001 define el uso de energía como “la aplicación de energía”, a veces se denomina “uso final de energía”, como ventilación; iluminación; calefacción; refrigeración; proceso de producción. Representa áreas de consumo individuales dentro de su perímetro — una máquina, una línea de producción, un sistema, un edificio completo, etc. Cada uso está vinculado a un tipo de energía.

   Tenga en cuenta que debe declarar al menos un tipo de energía antes de agregar usos energéticos. El botón + Añadir uso energético está deshabilitado hasta que exista un tipo de energía.

   Para añadir un Uso Energético :

   1. Haga clic en + Añadir uso energético en la parte superior derecha de la sección Usos energéticos. Se abre un cajón desde la derecha
   2. Rellene la información solicitada



   1. Nombre del Uso Energético
   2. Tipo de Energía : seleccione de los tipos de energía declarados, esto determinará a qué nivel de cobertura contribuye este uso energético.
   3. Descripción : indique qué elementos (equipos, sistemas, edificios, ubicaciones, etc.) se han agrupado para cada uso energético (ej: Uso Energético = Aire Comprimido. los elementos son compresores, secadores de aire, …)
   4. Consumo : ingrese el consumo de energía de este uso energético


      - Fuente de datos : seleccione un tagpath existente en la plataforma desde el cual calcularemos automáticamente el consumo de energía. Si selecciona una serie de datos sin unidad definida, aparecerá un mensaje de error y el botón Guardar se deshabilitará. Seleccione una serie con una unidad válida, o cambie a entrada manual para continuar.

      - Fijo : ingrese un valor numérico y seleccione la unidad correspondiente (TJ, MWh, kWh, tep, m³ de gas, litros combustible).
   5. Ingrese el Factor de conversión a TJ. Es necesario para calcular el “consumo de comparación” reportado en esta sección, junto a la columna de consumo. El factor esperado se utiliza para convertir el consumo de energía de la unidad en la que se expresa (ingresada manualmente o desde una fuente de datos) a TJ.
      Tenga en cuenta: Si este campo se deja en blanco, la plataforma asume que el factor de conversión es 1.
   6. Especifique el Período de referencia con fechas de inicio y finalización (la fecha de inicio debe ser anterior a la fecha de finalización). Cuando calcule los consumos de uso energético anualizados (directamente desde un tagpath o desde el valor fijo), puede seleccionar un período de referencia con una duración diferente a 1 año, el período de referencia se normaliza a una base anual independientemente de la duración del período de referencia. Asegúrese de tener en cuenta los años bisiestos.


      Consumo anualizado de uso energético = consumo × 365 ÷ días en el período de referencia



   7. Con el botón de alternancia, seleccione si el consumo es medido o estimado para este uso energético. Medido se selecciona por defecto.

   8. Rellene la celda de descripción del cálculo (opcional). Describa el método

      • El consumo de aire comprimido es igual a la suma del consumo de electricidad en las Salas 1 y 2.
      • El consumo en la Sala 1 se registra en el medidor xxxx.
      • El consumo en la Sala 2 se estima en función de la potencia instalada de los compresores × el factor de carga × el número promedio de horas de funcionamiento.


   3. Haga clic en el botón Guardar en la parte inferior del cajón. El Uso Energético se agrega a la tabla y las métricas de cobertura se actualizan inmediatamente. La tabla muestra el TJ/año anualizado del uso energético (calculado utilizando la misma fórmula que los tipos de energía) y su porcentaje de participación dentro de su tipo de energía.

   4. Para editar un Uso Energético, haga clic en el icono de lápiz en cualquier fila de la tabla. El cajón se abre precargado con los valores actuales. Todos los campos son editables. Haga clic en Guardar para confirmar o en el botón ✕ para descartar.

   Puede usar la sección de comentarios para registrar eventos, actualizaciones e información adicional sobre este uso energético. Los comentarios solo pueden ser editados o eliminados por el autor del comentario. La sección Historial es un registro de solo lectura de quién creó y modificó por última vez este uso energético, y cuándo.

   5. Para archivar un Uso Energético, abra el cajón de edición y haga clic en el botón Archivar en la parte inferior del formulario. Aparecerá un cuadro de diálogo de confirmación. Los usos energéticos archivados no son visibles en la vista actual. Una vez archivado :

   - El Uso Energético se elimina de la tabla activa..
   - Su consumo ya no se cuenta en la cobertura del tipo de energía o del perímetro.



   Si una serie de datos de tagpath vinculada a un uso energético se elimina en el espacio de gestión de la fuente de datos :

   Un icono de alerta ⚠ aparece en la fila del uso energético en la tabla.
   1. El consumo se muestra como 0 [unidad]/año y se excluye del cálculo de cobertura.
   2. Al abrir el cajón de edición, se muestra un selector de tagpath vacío con el error: "La serie de datos vinculada a este tipo de energía fue eliminada."
   3. El botón Guardar se deshabilita hasta que se seleccione una nueva fuente de datos o se use el modo manual.


   3.5 Comprensión de la Cobertura



   La cobertura muestra qué parte de su consumo de energía declarado ha sido identificada a través de usos energéticos. Hay dos niveles: por tipo de energía y a nivel global del perímetro.


   3.5.1 Cobertura por tipo de energía



   Cada fila en la sección Tipos de energía muestra una barra de cobertura calculada como :




   Cobertura % = suma de Usos Energéticos vinculados (TJ/año) × 100

   ÷ Consumo declarado del Tipo de Energía (TJ/año)

   Una tasa de cobertura superior al 100% significa que los Usos Energéticos declarados consumen más que el Tipo de Energía declarado. Esto es simplemente una advertencia: no evita que los datos se guarden, pero los valores de consumo asociados con estos Usos Energéticos deben verificarse.

   3.5.2 Cobertura global del perímetro



   La sección Perímetro muestra una barra de cobertura general como :

   Cobertura global % = suma de todos los Usos Energéticos activos (TJ/año) × 100

   ÷ consumo total del perímetro (TJ/año)




   Se muestran tres cifras debajo de la barra :

   • Usos energéticos totales — suma de todos los Usos Energéticos activos en TJ/año.
   • No identificado — la diferencia entre el consumo total del perímetro y la suma de los Usos Energéticos declarados.
   • Cobertura % — porcentaje general.

   Todas las cifras de cobertura se actualizan automáticamente cada vez que añade, edita o archiva un uso energético, o edita el consumo de un tipo de energía.

   3.5.3 Indicadores de cobertura

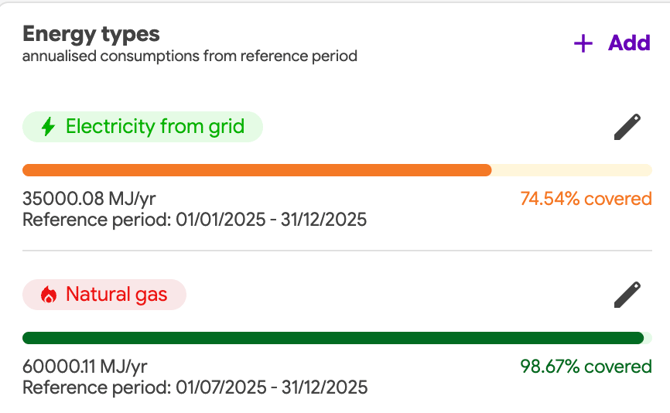

   Cada fila de Tipo de Energía muestra una barra de cobertura que indica qué porcentaje de su consumo ha sido identificado a través de Usos Energéticos.



   El verde indica una buena tasa de cobertura ≥ 80%

   El naranja indica una tasa de cobertura baja < 80%, lo que indica que se necesitan agregar más Usos Energéticos o que se debe revisar el consumo de energía calculado.

   El rojo indica una tasa de cobertura > 100%, lo que indica que los Usos Energéticos exceden el consumo del Tipo de Energía declarado, en ese caso, se debe revisar el consumo de energía calculado.

4. Diagrama de Sankey


   Cambie a la Vista de Sankey usando el interruptor en la parte superior izquierda.

   El diagrama de Sankey ofrece una visión general visual de cómo el consumo total del perímetro fluye a través de los Tipos de Energía hacia los Usos Energéticos individuales.

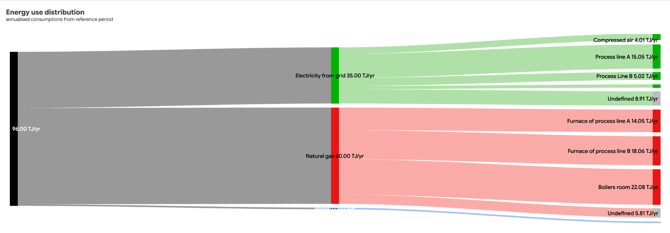

   1. Lectura del diagrama



      El nodo negro de la izquierda representa el consumo total de energía del perímetro (todos los Tipos de Energía combinados).

      En el centro, hay un nodo por Tipo de Energía, con un tamaño proporcional a su consumo anualizado de energía expresado en TJ/año y un color correspondiente al que se le asignó.

      A la derecha, hay un nodo por Uso Energético, con un tamaño proporcional a su consumo anualizado de energía expresado en TJ/año y conectado por un flujo a su Tipo de Energía correspondiente.

   2. Nodos indefinidos


      Para cada Tipo de Energía donde la suma de sus Usos Energéticos asociados es menor que el consumo declarado, aparece un nodo “Indefinido” en gris a la derecha, con un tamaño correspondiente a la brecha no identificada.

      El diagrama de Sankey es de solo lectura. Se actualiza automáticamente cada vez que se añaden, modifican o archivan Tipos de Energía o Usos Energéticos.



5. Preguntas frecuentes


   ¿Por qué el consumo total del perímetro muestra 0.00 TJ/año?

   Aún no se han declarado Tipos de Energía, o todos los Tipos de Energía declarados han sido eliminados. Añada al menos un Tipo de Energía para empezar a ver un consumo total de energía.

   ¿Por qué no puedo hacer clic en + Añadir Uso Energético?

   El botón está deshabilitado cuando no existen Tipos de Energía. Primero declare al menos un Tipo de Energía.

   ¿Por qué uno de mis Tipos de Energía muestra una cobertura superior al 100%?

   La suma de los Usos Energéticos vinculados a ese Tipo de Energía excede su consumo declarado. O el consumo del Tipo de Energía está subestimado, o uno de los Usos Energéticos tiene un valor incorrecto. Revise ambas cifras.

   ¿Puedo eliminar un Tipo de Energía que tiene Usos Energéticos vinculados?

   No. La eliminación se bloquea si hay Usos Energéticos activos vinculados al Tipo de Energía. Primero archive o elimine todos los Usos Energéticos vinculados y luego elimine el Tipo de Energía.

   ¿Por qué el botón de vista de Sankey aparece atenuado?

   La vista de Sankey requiere que se declare al menos un Tipo de Energía. Añada un Tipo de Energía y el botón se activará.

   ¿Cómo se calcula el valor de TJ/año anualizado?

   Usando la fórmula : consumo × factor de conversión ÷ días en el período de referencia × 365. Esto normaliza todos los valores a una base anual común independientemente de la duración del período de referencia.

   ¿Qué sucede si se elimina una serie de datos utilizada para el consumo?

   Aparece un icono de alerta (⚠) en el Tipo de Energía o Uso Energético afectado. El consumo se establece en 0 hasta que abra el formulario de edición y vincule una nueva fuente de datos o cambie a entrada manual.
