Description du widget - Sankey

Le diagramme de Sankey est un diagramme de flux à branches multiples. La largeur de chaque branche est proportionnelle aux valeurs des variables associées à ces branches.

Le diagramme Sankey est composé de :

• Nœuds : généralement des périmètres / sites
• Flux/Branches : généralement des consommables (énergie, gaz, eau, ...)

Le diagramme de Sankey représente toute l'énergie primaire qui entre dans votre usine. La largeur des bandes est linéairement proportionnelle à la production, à l'utilisation et la perte d'énergie. Les entrées d'énergie primaire entrent dans la partie gauche du diagramme, et sont différenciées en différents usages énergétiques.

Le Sankey est utilisé pour représenter où l'énergie est consommée et où sont les pertes de données potentielles.
Il permet également de suivre la consommation à partir de différents niveaux de l'usine (bâtiments, périmètres, consommateur final).

Les principales options du widget

Les différentes options disponibles pour le widget Sankey sont:

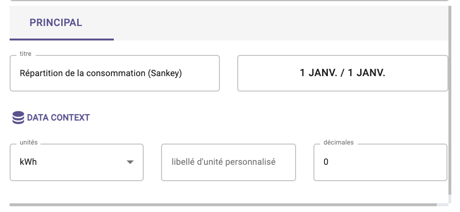

• Principal: vous pouvez définir le titre du widget, l'intervalle de temps, l'unité de mesure et le nombre de décimales


Configuration du widget

1. Ajouter un noeud : Ajoutez un nouveau noeud, à partir duquel/vers lequel les branches sont connectées.
2. Propriété : Définissez les propriétés du noeud : son nom et sa couleur.
3. Ajouter une branche : Ajoutez une nouvelle branche/lien, associée à une variable donnée
4. Sources : Définissez le noeud d'origine
5. Cibles : Définissez le noeud de destination
6. Color : Définissez la couleur de la branche
7. Source de données : Sélectionnez la variable
8. Agrégation : Sélectionnez l'agrégation de la variable
9. Interpolation : Sélectionnez l'interpolation de la variable
10. Alias : Sélectionnez le libellé de la variable
11. Actions : Déplacez ou supprimez la branche dans le Sankey
